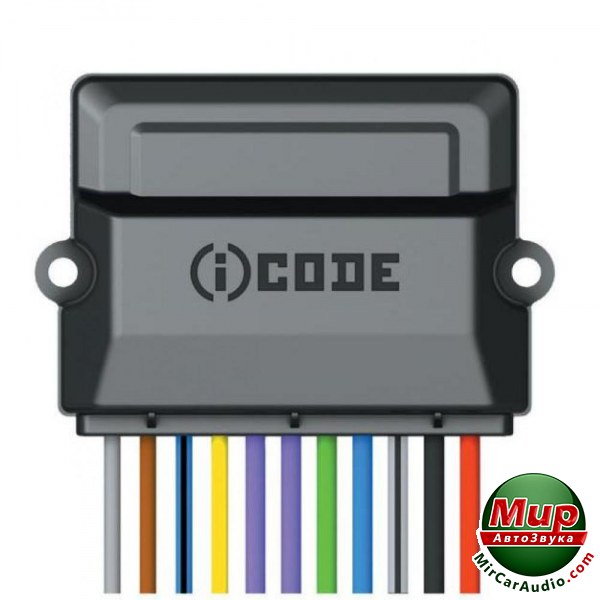

Подкапотный силовой модуль iCODE HM01

Подкапотный силовой модуль iCODE HM01 предназначен для расширения возможностей охранно-противоугонных систем iCode07  ( нового образца) и облегчения процесса инсталляции систем на автомобиль. На сегодняшний день НМ01 можно подключить только к системе iCode07 CAN (нового образца). В ближайшее время будет доступно подключение остальных систем iCode 07 серии.



Модуль управляется от системы iCode кодированным сигналом по однопроводной шине iCODE Data Link, что исключает несанкционированный доступ к управлению электромеханическим замком капота, блокировкой двигателя и сиреной. Не сработает также и уловка  с подменой блока управления. Единовременно в подкапотный модуль может быть прописан код только с одного блока сигнализации iCode.



Кроме функций управления подкапотный модуль может передавать в сигнализацию по цифровой шине информацию о температуре двигателя и состояние концевого выключателя капота. Теперь не нужно будет тянуть провода от датчиков в салон автомобиля.



Подкапотный модуль предназначен для установки на транспортное средство с напряжением бортовой сети +12 В. Влаго и пылезащищенный по стандарту IP64 корпус модуля позволяет монтировать его практически в любом удобном месте. Главное, чтобы корпус не касался сильно нагревающихся поверхностей. Помните, чрезмерный нагрев пластмассового корпуса модуля может привести к его деформации и выходу из строя самого модуля. Производитель рекомендует устанавливать модуль скрытно в подкапотном пространстве автомобиля проводами вниз. Весь монтаж модуля производится в подкапотном пространстве и требует  провести в салон только один провод управления  к центральному блоку сигнализации iCode.



После соединения подкапотного модуля с сигнализацией и подключения к модулю требуемых исполнительных устройств достаточно дважды включить-выключить режим охраны брелком сигнализации. После 1-го цикла включения-выключения охраны происходит запись кодов сигнализации в память подкапотного модуля. После повторного включения-выключения режима охраны можно судить о работоспособности самого модуля и исполнительных устройств, подключенных к выходам управления модуля. Ничего сложного. Все просто и удобно.
