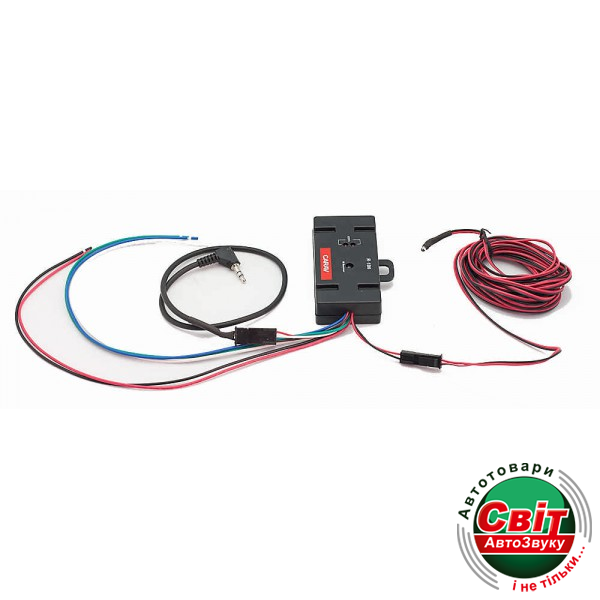

Адаптер рульового керування Carav R-100

Адаптер CARAVR-100 являє собою готовий компактний модуль для під'єднання до проводів колодки штатного головного пристрою автомобіля. Адаптер працює з усіма автомобілями, обладнаними "резистивними" кнопками керування рульового колеса. CARAVR-100 програмується для будь-яких автомагнітол, що мають у комплекті пульт ДК або сумісні з пультом ДК. Є можливість керування як за ІЧ-каналом, так і дротовим способом. Штатні кнопки на кермі можуть бути запрограмовані на коротке і довге натискання для керування різними командами автомагнітоли.

Як під'єднати Інтерфейс:

З'єднайте червоний дріт із живленням ACC +12V.
З'єднайте чорний, зелений і синій (якщо необхідно) дроти інтерфейсу з проводами на штатній колодці автомобіля згідно з електричною схемою.
Якщо в автомагнітолі відсутнє гніздо ДК, то необхідно розташувати ІЧ-випромінювач у стельовому плафоні освітлення салону або в іншому зручному місці, звідки буде забезпечуватися пряма видимість від ІЧ-випромінювача до автомогнітоли. Штекер Mini-Jack у цьому разі не використовується і його необхідно заізолювати.
Для дротового керування штекер Mini-Jack під'єднайте у відповідне гніздо автомагнітоли, а ІЧ-випромінювач необхідно заізолювати.

Як запрограмувати Інтерфейс:

На кожну кнопку на кермі можна призначити одну або дві команди: наприклад, на кнопку SEEK+ на кермі можна призначити SEEK+ з пульта ДУ для короткого натискання і PRESET+ для тривалого натискання. Також, наприклад, на кнопку MUTE можна додатково призначити POWER тощо. Важливо перевірити, щоб білий дріт інтерфейсу був від'єднаний від "маси"!

Подайте живлення на інтерфейс +12V, при цьому короткочасно моргне один зі світлодіодів.
З'єднайте білий дріт інтерфейсу з "масою" для входу в режим навчання.
Натисніть і утримуйте кнопку на кермі SEEK+ доти, доки не загориться один червоний світлодіод.
Направте пульт ДК на інтерфейс і натисніть на ньому кнопку SEEK+ на 1-2 сек. Світлодіод має згаснути, в іншому разі повторіть п.4 спочатку. Кнопка на кермі навчена команді SEEK+.
Щоб призначити на цю саму кнопку на кермі другу команду, натисніть її й утримуйте доти, доки не загоряться обидва червоні світлодіоди на інтерфейсі.
Направте пульт ДК на інтерфейс і натисніть на ньому копку PRESET+ на 1-2 сек. Обидва світлодіоди мають згаснути, інакше повторіть спочатку п.5. Кнопка на кермі тепер навчена двом командам: коротке натискання SEEK+, довге натискання PRESET+.
Для навчання інших кнопок на кермі виконайте аналогічно пункти 3 і 4 (5 і 6 за необхідності) для інших команд.
Від'єднайте білий дріт інтерфейсу від "маси" і заізолюйте. Тепер пристрій готовий до роботи.

Скидання Інтерфейсу в початковий стан:

Від'єднайте живлення +12V від інтерфейсу, і під'єднайте білий дріт до "маси".
Подайте живлення +12V на інтерфейс, при цьому моргнуть обидва світлодіоди. Інтерфейс переведено в початковий стан, тепер його необхідно навчати заново.
