Доводчик вікон Pandora DWM-502 (4 скла і люк)

« повернутися назад

Опис
Характеристики
Відео
Відгуки0

Опис

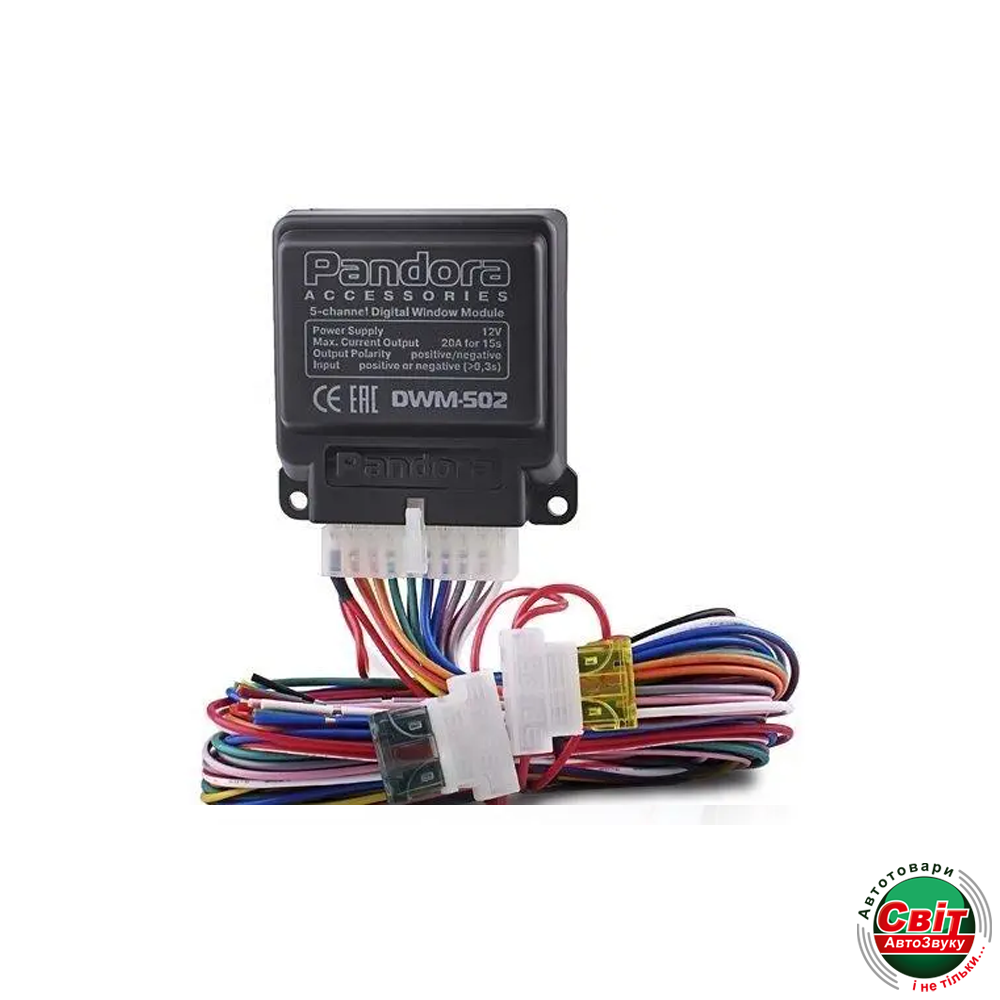

Доводчик стекол Pandora DWM-502 (4 скла і люк)

Модуль призначений для послідовного управління чотирма склопідйомниками і люком автомобіля в одному напрямку, за умови наявності в автомобілі встановлених електроприводів. Управління модулем може здійснюватися від сигналу, формованого автомобільною сигналізацією або іншим пристроєм при постановці на охорону або закриття замків дверей, для чого передбачені негативний або позитивний запускають входи.

Модуль встановлюється стаціонарно на автотранспортному засобі і підключається до штатної проводки з напругою +12В і загальним негативним висновком акумуляторної батареї, сполученим на масу. Модуль має кліматичне виконання У-2.1 (N-2.1) по ГОСТ 15150-69 і розрахований на експлуатацію при температурі навколишнього середовища від -40 до +85 С.

Всі компоненти модуля, що входять в комплект, повинні встановлюватися тільки в салоні автомобіля. Захист корпусу модуля від попадання води категорія IP40.

Модуль може управлятися сигналом як позитивної, так і негативної полярності. Для цього необхідно під'єднати керуючий висновок охоронної системи відповідно до Жовтого або Жовто/Чорного висновку модуля. Тривалість запускаючого імпульсу повинна бути не менше 300мс (0,3 сек).

Склопідйомники вмикаються модулем послідовно, після подачі імпульсу запуску, в порядку, зазначеному на схемі, причому наступний канал вмикається після відпрацювання попереднього. Якщо скло вже закрито, то модуль одразу ж переключиться на наступний канал. Контроль закриття здійснюється за електромагнітним шумом двигуна, причому якщо двигун не зупиняється (обрив троса склопідіймача), то перемикання на наступний канал відбудеться примусово через 15сек.

В цілях запобігання пошкодження елементів модуля і захисту електродвигунів склопідйомників програма мікроконтролера модуля не запустить повторно цикл якщо тривалість імпульсу запуску перевищить тривалість відпрацювання першого циклу, і відпрацювавши двічі поспіль, цикли закриття всіх стекол, якщо імпульси запуску приходять занадто часто, буде ігнорувати наступні запуски протягом однієї хвилини.

У вимкненому стані висновки кожного каналу замкнуті між собою: Білий-Білий/Червоний, Сірий-Сірий/Червоний, Синій-Синій/Червоний-зелений, Зелений/Червоний, Оранжевий-Помаранчевий, Червоний. При включенні каналу, його висновки розмикаються, і маркірований Червоним висновок допомогою внутрішніх реле підключається до +12В (Білий/Червоний, Сірий/Червоний, Синій/Червоний, Зелений/Червоний, Оранжевий, Червоний).

УВАГА: При підключенні модуля важливо переконатися, що до електродвигуна склопідіймача при відпущених кнопках управління підведений мінус. (таким чином організовано управління склопідйомниками у більшості сучасних автомобілів).
